新能源汽車電機測試臺架主要用于純電動汽車驅動電機及驅動器的常規性能試驗、可靠性試驗，以及客戶開發研究性試驗(如：電機的開發、測試、對比試驗)以滿足其電動車項目的開發需求。
新能源驅動電機性能測試系統能夠完成對電動汽車車用電機性能的測試工作，為用戶自主研發提供硬件測試保障，協助用戶完善設計方案，驗證產品質量等。
一、設計依據：
GBT 18488.1-2015 《電動汽車用驅動電機系統 第一部分 技術條件》;
GBT 18488.2-2015 《電動汽車用驅動電機系統 第二部分 試驗方法》;
二、設備配置：
|
序號 |
名稱 |
參數 |
單位 |
數量 |
|
1 |
AC-300G電力測功機
|
額定功率:300kw 額定轉速:8000r/min 最高轉速:20000r/min 冷卻系統：自帶 額定扭矩：357Nm |
臺 |
1臺 |
|
2 |
計算機測控系統(操作臺) |
通信模塊 數據采集模塊 AC系統軟件 研華工業計算機 23寸液晶顯示器 HP1108激光打印機 |
臺 |
1套 |
|
3 |
測功機變頻控制柜
|
600*600*1800mm |
個 |
1個 |
|
4 |
強電電纜 |
測功機與變頻控制柜之間 |
米 |
10米 |
|
5 |
能量回饋柜 |
600*600*1800mm |
個 |
1個 |
|
6 |
轉速扭矩傳感器 |
20000r/min 500Nm
|
個 |
1個 |
|
7 |
聯軸器1 |
扭矩傳感器與測功機之間 |
個 |
1個 |
|
8 |
包裝運輸保險 |
|
|
|
|
9 |
現場調試 |
|
|
|
|
10 |
被測電機安裝支架 |
|
|
1個 |
|
11 |
鑄鐵平臺 |
|
|
1塊 |
|
12 |
聯軸器2 |
被測電機與傳感器之間 |
|
1個 |
|
13 |
機械安裝連接 |
墊高塊、防護罩、安裝附件等 |
|
1臺 |
|
14 |
直流電壓傳感器 |
|
|
1個 |
|
15 |
直流電流傳感器 |
|
|
1個 |
|
16 |
功率計 |
含3個高精度電流互感器 |
|
1臺 |
三、主要檢測項目：
• 整車控制系統、電驅動系統功能聯調;
• 驅動系統功率扭矩試驗;
• 電機及控制器總體效率試驗;
• 電機空載試驗;
• 過載能力試驗;
• 再生能量回饋試驗(檢測被測電機發電電流);
• 最高工作轉速、超速試驗;
• 電機堵轉試驗;
• 驅動系統耐久性試驗;
• 溫度、溫升試驗;
• 額定功率測試。
四、設備功能：
1、測試參數：轉速、 扭矩、 功率、電流、電壓、輸入功率、效率;
2、參數顯示方式： 計算機屏幕顯示;
3、數字設定扭矩值，DTC自動控制;
4、打印試驗報告;
5、空載試驗、加載試驗;
6、具備倒拖功能;
7、動態曲線顯示;
8、恒轉速控制模式、恒扭矩控制模式。
五、主要測量及顯示參數、范圍和精度
|
序號 |
測量參數
|
測量范圍
|
精 度
|
備注
|
|
1 |
電機轉速
|
0-20000r/min
|
±0.1%±1 個字
|
|
|
2 |
電機扭矩 |
0-500N.M |
±0.2%±1 個字
|
|
|
3 |
電機輸出功率 |
0-300kw
|
|
計算值， 轉速*扭矩/9549 |
|
4 |
驅動器輸入電流 |
0- 700A
|
±0.4%±1 個字
|
|
|
5 |
驅動器輸入電壓 |
0- 700V |
±0.4%±1 個字
|
|
|
6 |
驅動器輸入功率 |
|
|
計算值， 電流*電壓/1000 |
|
7 |
驅動器電機總體效率 |
|
|
計算值，電機輸出功率/驅動器輸入功率 |

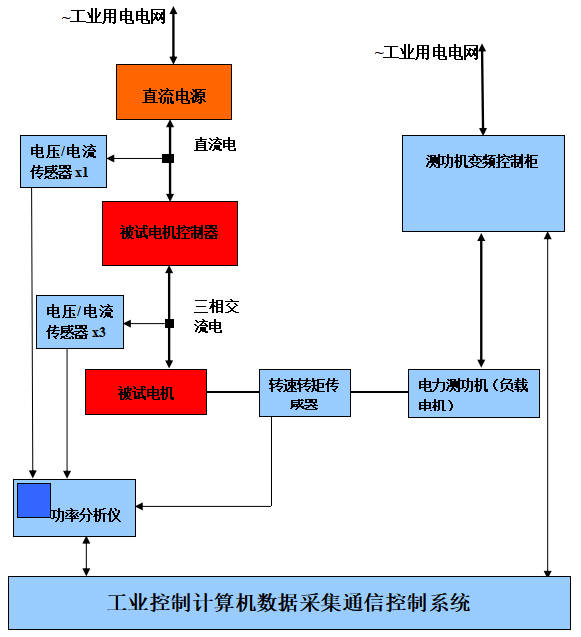

六、電機試驗臺系統圖
